مخرج الكوم على جهاز الشوتايم kaon

[كول نار]

الشوتايم العادي بين التونر والكامة يمكن البعض يعرف عنة وكثير مايعرف

ايش فائدتة ؟؟ ماادري لان جهازي احترق قبل لاااجربة

المخرج يحتاج لة فني يطلعة اي هندي في محلات الالكترونيات يقدر يطلعة وباعطيكم التفاصيل

فية قطعة سوداء صغيررررة مكتوب عليها 24c25 هي قطعة التحكم في مخرج السيريال

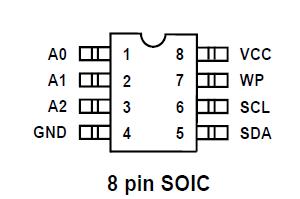

صورة قطعة تشبة لها

لها 8 مخارج مايهمنا فيها الى المخارج 4 و 5 و 6

هي القطعة على الجهاز نفسها مرقمة 1-4 و 5-8


المخرج رقم 5 اسمة SDA ويشبك علية اللون الاصفر من كيبل الكوم

رقم 6 اسمة SLA ويشبك علية الاخضر

رقم اربعة هو GND لونة احمر على كيبل الكوم (نجرب اول شيء 5 و 6 لوحدهم )


كل المخارج قبل لاتشبك على الكوم تحتاج قطعة صغيرة بين سلك الكوم والقطعة السوداء

كل لون من كيبل الكوم علية قطعة وحدة

مقاومة 100 OHM 0.5 W

حتى ماتحترق القطعة لو ضربها شوط مثل ماحصل معي


ماجربت الكوم ولا اعرف ايش فايدتة بس ممكن نسوي فلاش السفتوير ,, تعديل اعدادات الجهاز يمكن شغلات ثانية وللعلم الجهاز نظامة لينكس MIPSEL ومتوفرة لة صور كثير في النت

مشكلة الجهاز لما تشبك على اي قطعة فيه يقفل ويبدا يعطي كل المعلومات فية غلط الاوامر الرامات و القيم في المعالج حتى التواريخ مرة 98 مرة 2005 بس الي لاحظتة انة مايدري انة انت شابك قبل لاتشغل الجهاز يعني عادي نركب برنامج يقرا ايش يفكر فية الجهاز بدون مايدري انة احنا شابكين علية

هذه صورة مفصلة
